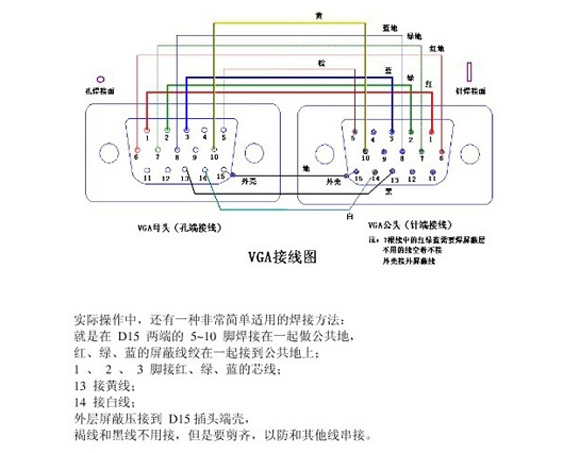

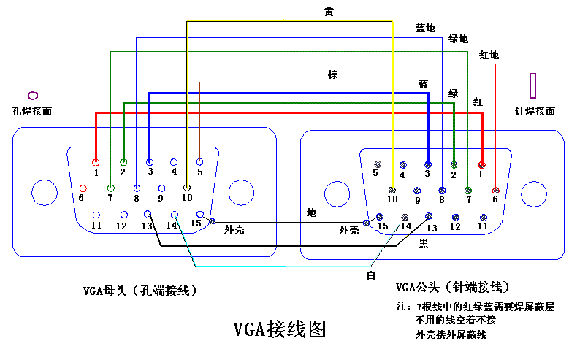

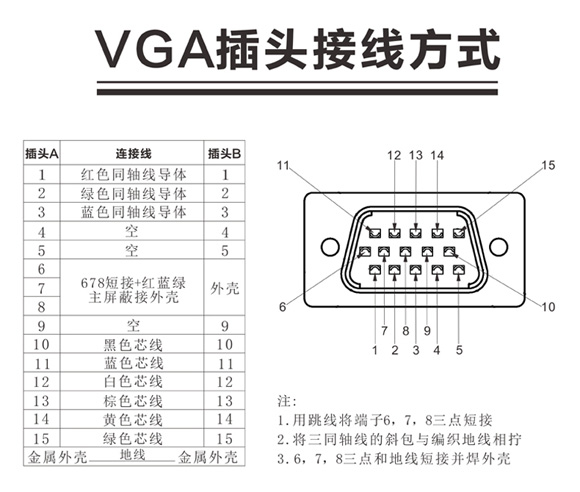

把顯卡輸出端的vga接口針按排序依次從左到右，從上邊（梯形底邊長的一側(cè)）第一排開始用123456……15表示，分別是代表紅基色、綠基色、藍基色、地址碼ID Bit、自測試、紅地、綠地、藍地、保留、數(shù)字地、地址碼、地址碼、行同步、場同步、地址碼。焊接方法非常簡單：就是在 D15 兩端的 5~10腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到D15插頭端殼，褐線和黑線不用接，但是要剪齊，以防和其他線串接。
