我們知道百兆網線也就是普通電腦與路由器連接，就是平時說的網線的接法分為兩種線序：直通和交叉，T568A接法：綠白，綠，橙白，藍，藍白，橙，棕白，棕；T568B接法：白橙，橙，白綠，藍， 白藍，綠，白棕，棕。直通線是水晶頭兩端都按T568B線序接，交叉線是水晶頭兩端都按T568A線序接，但是千兆網線的接法和普通網線接法是不一樣的哦。

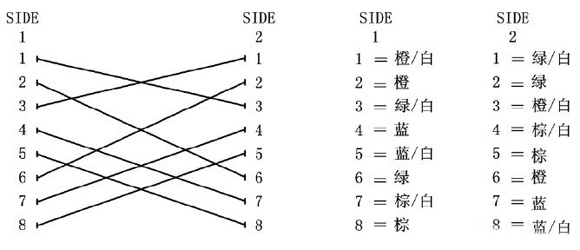

雖然千兆5類或超5類雙絞線的形式與百兆網線的形式相同，也分為直通和交叉兩種。直通網線與我們平時所使用的沒有什么差別，都是一一對應的。但是傳統的百兆網絡只用到4 根線纜來傳輸，而千兆網絡要用到8 根來傳輸，所以千兆交叉網線的制作與百兆不同，制作方法如下：1對3，2對6，3對1，4對7，5對8，6對2，7對4，8對5。例如：

一端為：橙白、橙，綠白、藍，藍白、綠，棕白、棕；

另一端：綠白、綠，橙白、棕白、棕，橙，藍，藍白，

走線要設計合理，保證合適的線纜彎曲半徑,兩端留出的冗余線纜要整理保護好，盤線時要順著原來的旋轉方向,做好標注，注意管徑和線槽的填充度

6類線做法 1對3，2對6，3對1，4對7，5對8，6對2，7對4，8對5

白橙 橙 白綠 藍 白藍 綠 白棕 棕

1    2    3    4    5    6    7    8

綠白  綠  橙白  棕白  棕   橙   藍  藍白

這樣接線速度至少達到 300M。返回一線豐旭官網首頁
